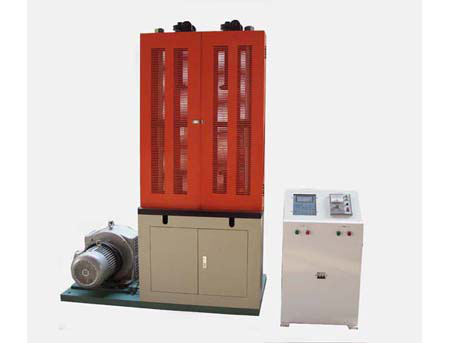

TPJ—2機械式彈簧疲勞試驗機是由驅動系統、傳動系統、控制顯示等系統組成，適用于各種螺旋彈簧的疲勞性能試驗。該試驗機由電磁調速系統控制電機運行，通過偏心裝置帶動連桿使往復壓板上升、下降，完成對彈簧的往復壓縮疲勞試驗。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的彈簧疲勞試驗。該機通過單片機控制，實現試驗次數到達自動停機功能，該機集成度高，結構簡單，故障率低，性能穩定、可靠，操作簡單。廣泛應用于廠礦企業、科研院校等行業。
二．方案描述
【主 機】機械加載，采用傳統的曲柄連桿機構，電磁調速電動機驅動，利用飛輪的儲能方式，保證加載的均勻穩定性和運行的可靠性，使整個交變應力形成良好的正弦波形。另外還具備彈簧預調節裝置（手動調節方式）、振幅調節裝置（手動調節方式）等。更換不同的附具，完成彈簧壓縮或拉伸疲勞試驗。
【傳 動 系 統】由減速裝置、絲杠及導向部分組成。
【驅 動 系 統】電磁調速電動機驅動。
【測量控制系統】由計數器、調速控制器裝置等組成，通過各種信號處理，實現顯示、控制等功能并記錄試驗次數、試驗頻率等。調整簡單，性能穩定。
【安全保護裝置】達到設置次數自動停機、過電流、過電壓、超速保護裝置等。
【附 具】通用夾具（兩套）。
三．主要性能指標
1．最大試驗力： 2000N
2．振幅： Max：±30mm （0～30mm可調，行程60mm）
3．試驗頻率： 0～200次/min可調
4．彈簧工位： 4（即每次可以同時做4只同樣規格的彈簧）
5．計數器容量： 9×109次
6．功能： 設置試驗次數自動停機
7．被試驗彈簧的自由高度： 150mm（拉伸彈簧拉伸后的長度）
8．被試驗彈簧的最大外徑： Φ50mm
9．主電機功率： 1.5kW
10．顯示： 數字顯示試驗次數、試驗頻率等
11．主機尺寸： 1220×750×1820（mm）
12．主機重量： 約1600kg
